B-SK 100 II HD

Diese wasserdichte Full-HD-Schwenk-Neige-Kamera mit Zoomfunktion und integrierter Beleuchtung kann für vielfältige Aufgaben eingesetzt werden.
Der Einsatz kann sowohl im Unterwasser- wie auch im Überwasserbereich erfolgen.
Sie findet ihren Platz bei Inspektionen im kerntechnischen Bereich, in der Industrie sowie im Kommunalbereich.

Technische Daten

• Abmessungen: 275 x 131 x 146 mm (L x B x H)
• Eloxiertes Aluminumgehäuse oder Edelstahlgehäuse
• Wasserdicht bis mindestens 50 m
• 1/4 Zoll CMOS-Sensor
• Auflösung: 1080p, 720p, PAL, NTSC
• Neigung +/- 120°
• Rotation +/- 175°, optional Endlos-Rotation
• Zoom: 30x optisch, 32x digital
• Manueller Fokus & Auto-Fokus
• Temperaturbereich: -10 bis +50 °C
• Dosisleistung 50 Gy/h (kumuliert 500 Gy)
• Beleuchtung: LED, optional Weitwinkelstrahler oder Punktstrahler

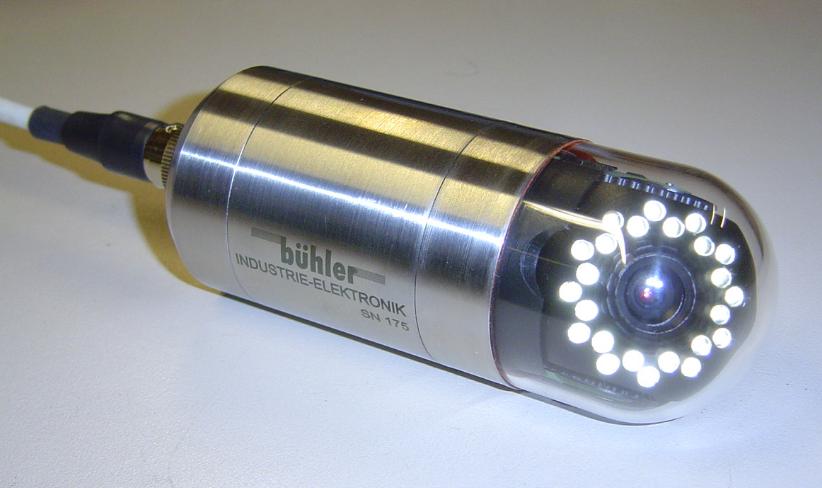

B-SK 47 C

Diese Farb-Schwenkkopfkamera wurde für die Inspektion von Rohren mit Durchmessern < 80 mm entwickelt. Das Hauptaugenmerk lag hierbei auf der Radialsicht. Die kamera ist um 360° rotierbar und um 220° schwenkbar. Die manuelle Fokussierung deckt den Bereich von 0 bis ∞ ab. Für eine optimale Ausleuchtung schwenkt die Beleuchtung mit und ist regelbar.

Technische Daten

• Kamerakopf-Durchmesser: 47 mm
• Gesamtlänge mit Stecker: 121 mm
• Eloxiertes Aluminumgehäuse oder Edelstahlgehäuse
• Wasserdicht bis 5 bar
• TV-Standard: PAL
• Auflösung: 340 Zeilen
• Objektiv: 4 mm Weitwinkel 60°
• Beleuchtung: LED

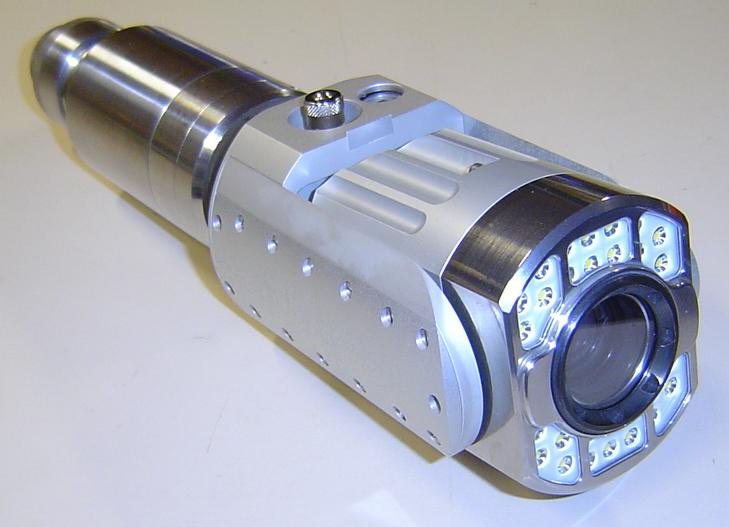

RC 70

Diese Zoom-Schwenkkopfkamera wurde für den Einsatz auf kleinstem Raum konzipiert. Das Sony-Modul der Kamera bietet eine exzellente Bildqualität. Weiterhin verfügt sie über ein integriertes Ventil zur Stickstoffbefüllung mit Druckanzeige.

Technische Daten

• Kamerakopf-Durchmesser: 70 mm
• Eloxiertes Aluminumgehäuse
• Wasserdicht bis 1 bar

• TV-Standard: PAL

• Auflösung: 576 Zeilen
• Beleuchtung: LED

Zubehör

• Diverse Steuergeräte

• Längenmessgeräte
• Dateneinblendgeräte

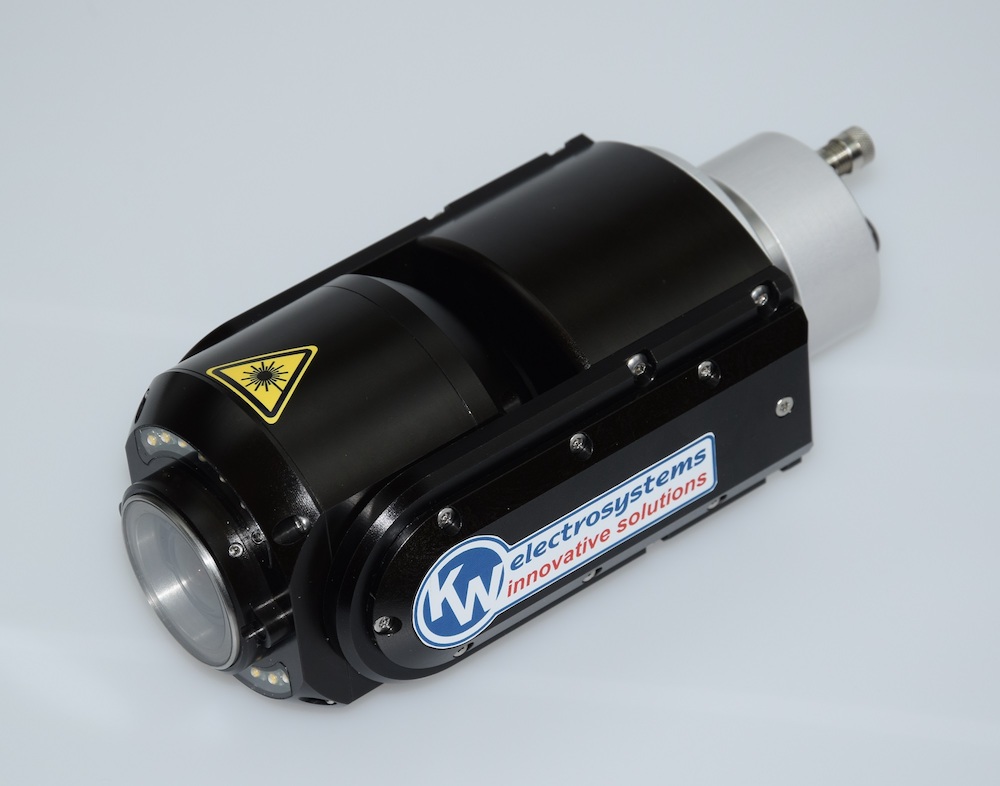

PT 90

Diese Schwenkkopfkamera ist in zwei Varianten verfügbar - als Anbaukamera zu Überwachungszwecken sowie als Brunnenkamera zur Inspektion von Tiefbrunnen bis zu 500 Metern Wassertiefe.

Technische Daten

• Kamerakopf-Durchmesser: 90 mm
• Eloxiertes Aluminumgehäuse
• Wasserdicht bis 3 bar bzw. 50 bar

• Auflösung: 1920x1080
• Videoausgabe als Stream über Ethernet oder TVI
• 36x Zoom (3x optisch + 12x digital)
• Manueller Fokus & Auto-Fokus
• Blickwinkel horizontal 90°
• Endlos-Rotation
• Neigung +/- 120°
• Parallel-Laser 46 mm für Vermessungszwecke

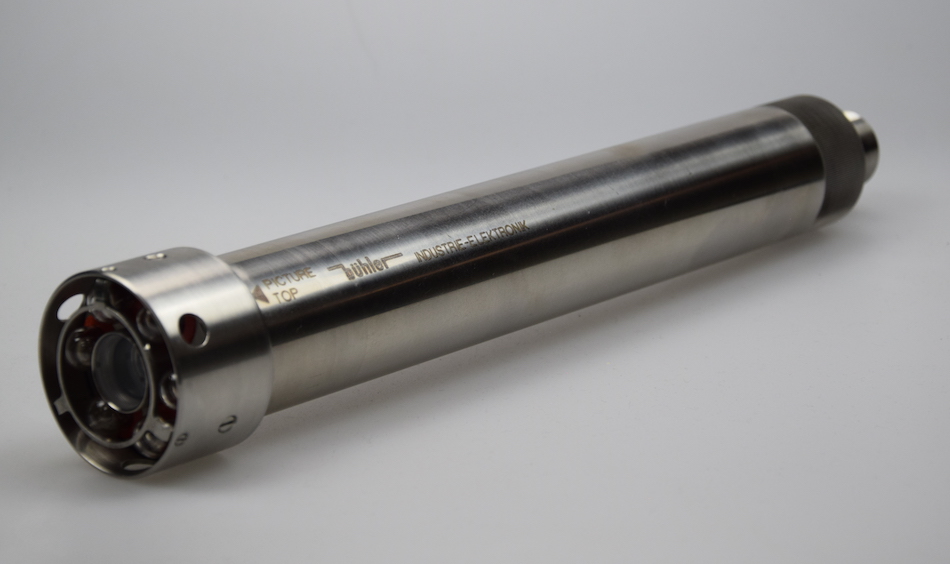

B-5265 RR

Die Schwarzweiß-Kamera B-5265 RR wurde für den Nuklearbereich konzipiert und ist besonders für die Brennelement-Inspektion geeignet. Durch die Verwendung strahlenresistenter Schaltungen sowie entsprechender Röhren liefert diese Kamera qualitativ hochwertige Bilder in Hochstrahlungsbereichen auch über einen längeren Zeitraum.

Zahlreiche Sonderanfertigungen (wie z.B. eine kürzere Version oder verschiedene Varianten mit nicht-bräunenden Objektiven) wurden bereits entwickelt.

Technische Daten

• Abmessungen: 52 x 330 mm (mit integriertem motorisiertem Fokus)

• Gewicht: 1980 g

• Wasserdicht bis 5 bar

• Edelstahlgehäuse
• Energieversorgung 12 VDC, 550 mA, Video-Ausgang 75 Ω CCIR

• Horizontale Auflösung > 460 Zeilen
• Hohe strahlungsresistente 2/3" Vidicon-Röhre (Gamma-Dosis > 2x10^4 Gy/h, kumulative Dosis 2x10^6 Gy)
• Wasserdichte Platin-Kontakte für Zubehör wie Beleuchtung, Zoom-Objektive, Prisma, Drehspiegel

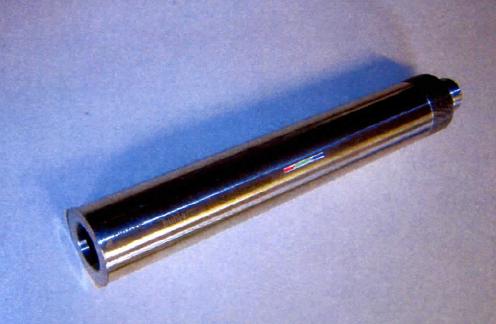

B-MR3 COL

Die B-MR3 COL wurde entwickelt für den Einsatz in Bereichen der bisher nur S/W-Röhrenkameras vorbehalten war wie zur Inspektion in Kernkraftwerken, Röntgenanwendungen etc..
Kompakte Bauform, exzellente Bildqualität und hohe Strahlungstoleranz zeichnen diese Kamera aus. Die Kamerasonde ist absolut strahlentolerant gegenüber Gamma-, Neutronen-, sowie hochenergetischer Elektronen- und Protonenstrahlung.

Technische Daten

• Gehärteter Sensor
• TV-Standard: PAL

• Auflösung: > 400 Zeilen

• Keine geometrischen Verzerrungen

• Empfindlichkeit: 10 Lux
• S/N ratio: 45 dB

• Ferngesteuerte Fokussierung

• Temperaturbereich: 0 - 40 °C

• Abmessungen ohne Sichtvorsatz (Standardvariante): 52 x 340 mm

• Abmessungen ohne Sichtvorsatz (Sondervariante): 40 x 340 mm

• Maximale Kabellänge: 150 m

• Kamerakopf steckbar


Optionale hochstrahlenresistente Sichtvorsätze

• Objektiv f = 16 mm F 1:2,8

• Objektiv f = 25 mm F 1:2,8

• Zoom-Objektiv f = 18-78 mm F 1:2,7

• Zoom-Objektiv f = 35-135 mm F 2:2,7


Zubehör

• Zusatzbeleuchtungen

• Winkelspiegel

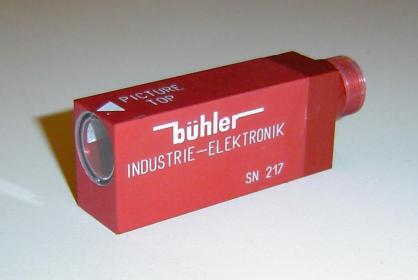

B-460 FC

Diese Miniatur-Kamerasonde besticht durch ihre exzellente Bildqualität, das druckwasserdichte Gehäuse und die Fernfokussierung.

Technische Daten

• 1/4 Zoll CMOS-Sensor

• Auflösung > 380 Zeilen

• Empfindlichkeit: 0,5 Lux

• Shutter: 1/50-1/10000

• Abmessungen: 18 x 26,5 x 60 mm (B x H x T)

• Eloxiertes Aluminiumgehäuse

• Wasserdicht bis 5 bar

• Verschiedene Objektivbrennweiten: 2,8 - 16 mm

• Maximale Kabellänge: > 50 m

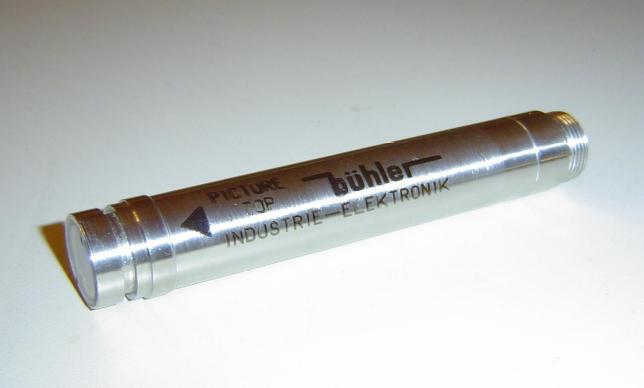

B-460 CL

Das Highlight dieser wasserdichten, robusten Farb-Miniatur-Kamerasonde ist die motorische Fernfokussierung.
Auch können durch Abschrauben des Objektivträgers verschiedene Brennweiten eingesetzt werden. Radialsichtvorsätze (Spiegel) sind ebenfalls erhältlich.

Technische Daten

• Abmessungen: 17 x 102 mm

• Robustes VA-Gehäuse

• Wasserdicht über 5 bar

• Verschiedene Objektivbrennweiten: 2,8 - 16 mm

• Maximale Kabellänge: > 50 m

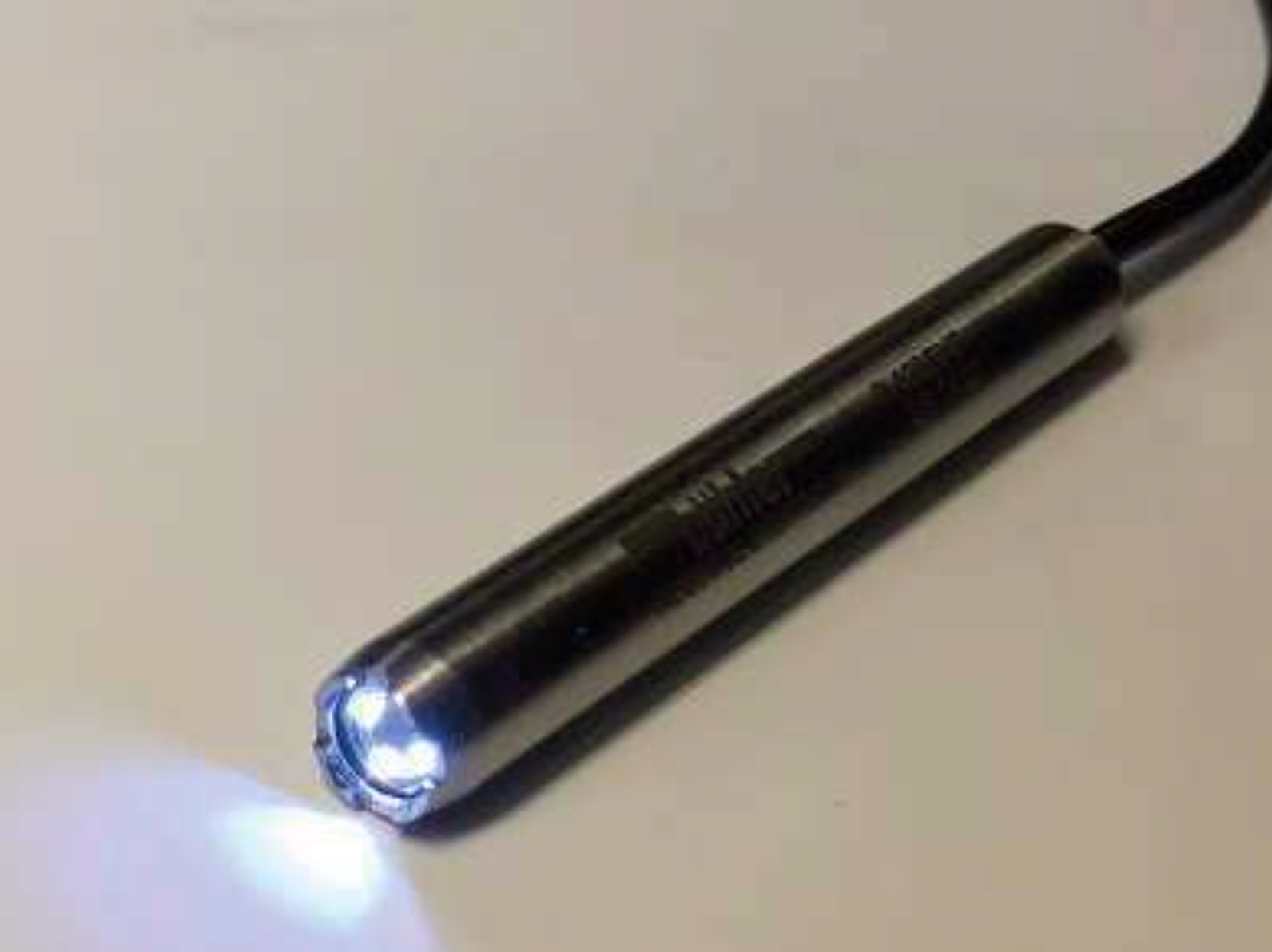

B-12 BENF

Der geringe Durchmesser mit Fix-Fokus und integrierter LED-Beleuchtung sowie ein robustes, druck-
wasserdichtes Gehäuse zeichnen diese Kamerasonde aus.

Technische Daten

• Abmessungen: 12 x 90 mm (auch 8 x 90 mm lieferbar)
• CCD-Sensor 1/4"

• Robustes VA-Gehäuse

• Video-Format PAL/NTSC

• Auflösung 400 Zeilen

• Automatischer Weißabgleich

• Automatische Belichtung
• Standardobjektiv Fix-Fokus f = 3,8 mm/60° horizontal in Luft
• Stoßgeschütztes Edelstahlgehäuse extra lang (Verhinderung der Gefahr des Aufschwimmens)
• Leistungsstarke LED-Beleuchtung
• Kabellängen > 20 m möglich
• Dosisleistung 15 Gy/h (kumuliert 250 Gy)

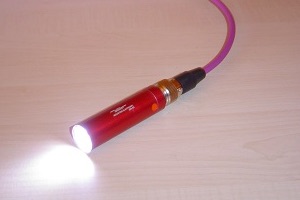

B-18 BENF

Der geringe Durchmesser, eine steckbare Ausführung mit integrierter LED-Beleuchtung, sowie ein druckwasserdichtes Gehäuse zeichnen diese Kamerasonde aus.

Technische Daten

• Abmessungen: 18 x 63 mm
• CMOS-Sensor 1/4"

• Aluminium-Gehäuse, optional als Edelstahl-Variante erhältlich

• Video-Format PAL

• Auflösung 628 x 582 Pixel

• Empfindlichkeit 0,5 Lx (F 2.0)

• Shutter: 1/50-1/10000 automatisch
• Standard-Objektiv fix-fokus f = 3,8 mm/58° horizontal (andere Brennweiten auf Anfrage)
• Wasserdicht über 3 bar
• Leistungsstarke LED-Beleuchtung
• Kabellängen > 50 m möglich

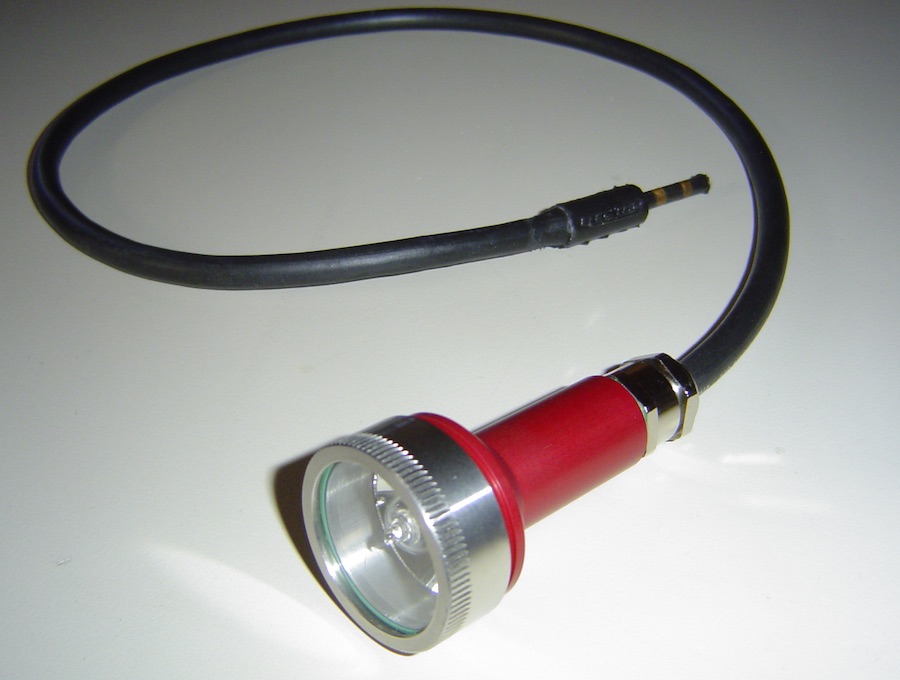

B-24/100 R

Kleine Abmessungen, Wasserdichtigkeit und extreme Lichtstärke zeichnen diese Beleuchtung aus.

Technische Daten

• Abmessungen: 36 x 70 mm
• Leistung 100 W bei 24 V (auch andere Lichtstärken möglich)

• Spezialreflektor

• Keramiksockel

• Temperaturschockbeständiges, nichtbräunendes Spezialglas

• Mit druckwasserdichtem E. O. Anschlusskabel (Standardlänge ca. 50 cm)

• Alugehäuse, optional als Edelstahl-Variante erhältlich
• Wasserdicht > 5 bar
• Kurzzeitiger Betrieb auch in Luft möglich

Zubehör

• Lichtsteuergerät
• Kabeltrommeln mit und ohne Schleifringe

• Kamerahalterungen

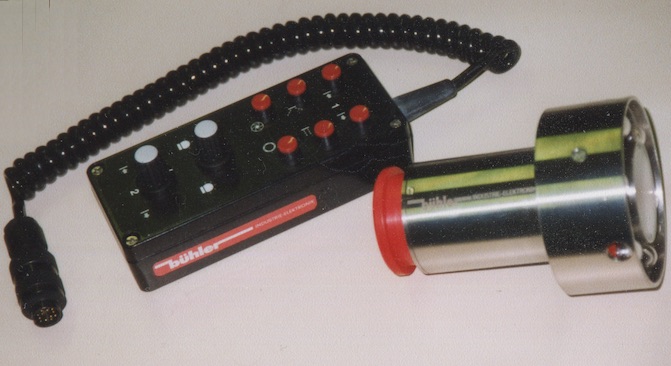

Zoom-Objektiv B-22/90 RR

Dieses sehr kompakte, hochstrahlenfeste Zoom-Objektiv wurde als Zubehör für unsere hochstrahlenfesten Röhrenkameras entwickelt und kann auf die Kameratypen B-5065 und B-5265 R/RR problemlos aufgeschraubt werden.
Die integrierte Halogenbeleuchtung mit einer Leistung von 210 Watt erlaubt die Ausführung jeglicher Arbeiten ohne Zusatzscheinwerfer.

Technische Daten

• Durchmesser: 84/52 mm
• Länge: 104 mm (37,5/66,5 mm)

• Gewicht: 1,2 kg

• Robustes VA-Gehäuse

• Wasserdicht bis mindestens 5 bar

• Fokusbereich 250 mm - ∞

• 4-fach Zoom (f = 22-90 mm F 3.5-4.5)
• Zoom, Fokus & Blende motorisiert
• Temperaturbereich: 10 - 70 °C
• Kumulierte Dosis 10^6 Gy
• Integrierte 210 W Halogenbeleuchtung

Sonderversionen

• Zoom-Objektiv ohne integrierte Beleuchtung, Abmessungen 52 x 104 mm
• Brennweitenreduzierung auf f = 12-50 mm (größerer Öffnungswinkel) mit Speziallinse möglich

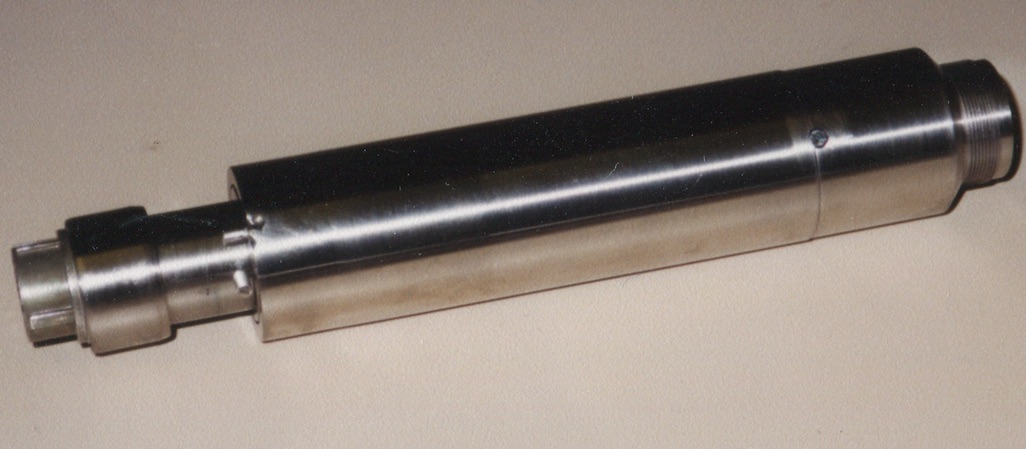

Drehantrieb für Kameras

Dieser Drehantrieb ist konzipiert worden, um eine Kamerasonde in radialer Richtung drehen zu können, besonders wenn Spiegel- bzw. Prismenvorsatz aufgesteckt sind.
Wie ja bekannt, ist bei einer Inspektion mit einem Drehspiegelvorsatz das Bild nur in einer Stellung waagerecht, sonst "wandert" es um 360 Grad auf dem Bildschirm, was zum Teil als sehr störend empfunden wird.

Ein manuelles Drehen der gesamten Einheit, zumeist mit Schwierigkeiten verbunden, ist somit nicht mehr notwendig. Das Bild kann immer waagerecht betrachtet werden.
Der Drehantrieb wird zwischen Kamerakabel und Kamerasonde eingefügt wobei die Kamerasonde aufgesteckt wird. Er kann in extremen Umgebungen wie im Unterwasserbereich (auch in Kernreaktoren, bei hoher radioaktiver Strahlung) eingesetzt werden.

Technische Daten (hier für Kamerasonden des Typs B-2700/2800 RR)

• Abmessungen: 34 x 200 mm
• Gewicht: 0,4 kg

• Rotation: 0° - 355°

• Geschwindigkeit: 6° pro Sekunde (optional variabel einstellbar)

• Drehmoment: 0,3 Nm

• Begrenzung: mechanischer Anschlag bzw. Strombegrenzung

• Wasserdicht bis mindestens 5 bar
• Edelstahlgehäuse
• Temperaturbereich: -23 bis +75 °C
• Spannungsversorgung: 12 VDC (andere Spannungen auf Anfrage)
• Stromaufnahme: max. 100 mA

Auch für andere Kamerasonden verfügbar!
