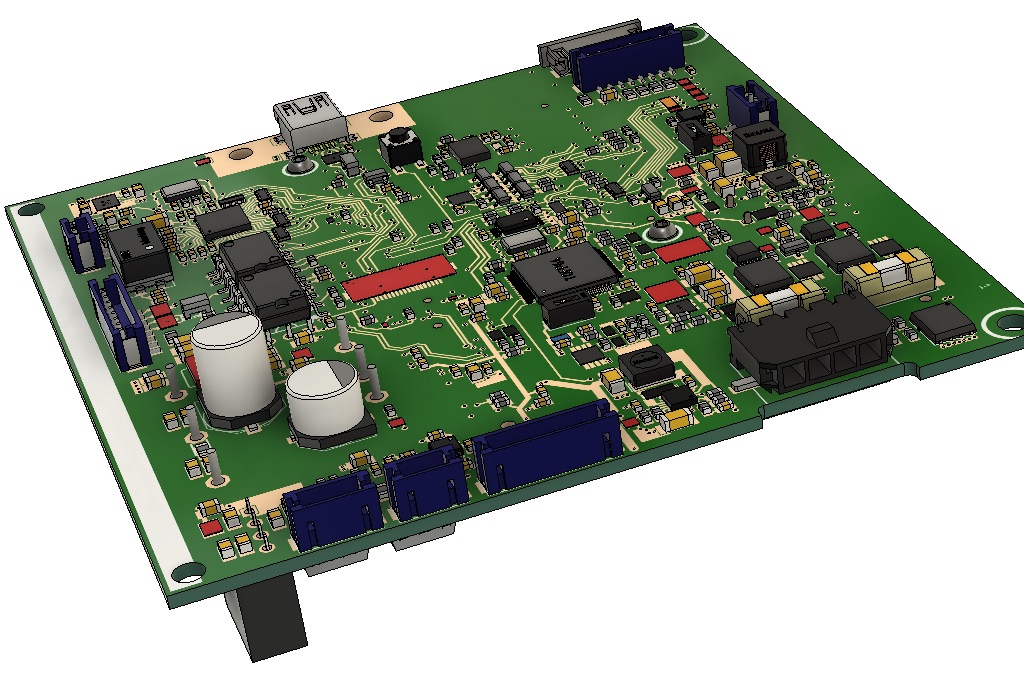

WCU100

Dieses Board auf i.MX6-Basis wurde entwickelt für Video-Streaming mit Dateneinblendung und unterstützt TVI, PAL & NTSC Kameras. Verschiedene Sensoren können angesteuert und ins Video eingeblendet werden.

Features

• Video-Stream mit geringer Verzögerung über WLan/Ethernet für SD- & HD-Kameras
• Direkte Video-Ausgabe an Monitor über DVI
• Skalierbares Video, konfigurierbare Bildrate und Encoder-Qualität

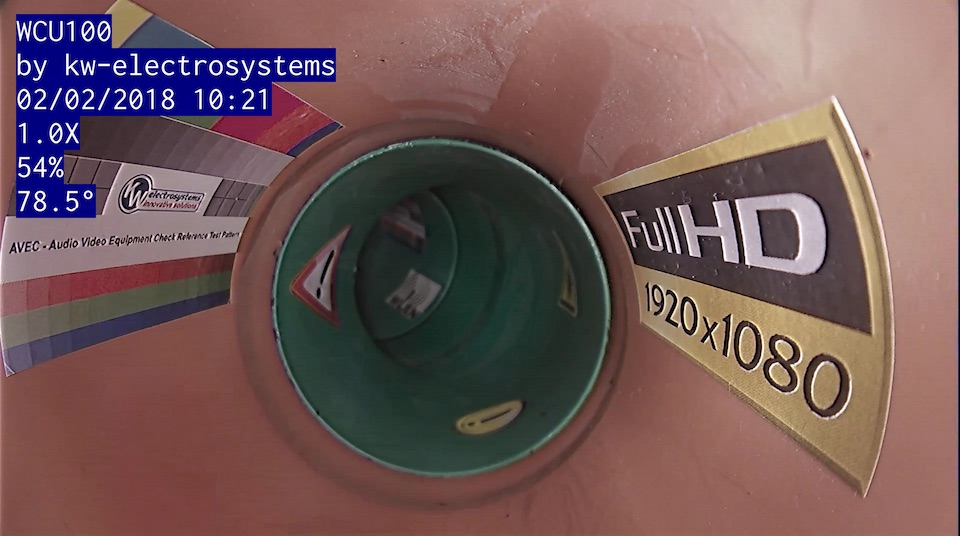

• Frei anpassbare Dateneinblendung mit Texten und Bildern
• Unicode-Text-Einblendung einschließlich Unterstützung für russische, chinesische, japanische und koreanische Schriften
• Bidirektionaler Steuerungskanal für die Kamera über WLan/Ethernet
• Schnittstellen für externe Sensoren, Sensordaten ins Video einblendbar
• Optionale Energieversorgung über zwei separate Akkus mit nahtloser Umschaltung für kontinuierlichen Einsatz
• Web-Oberfläche zur Systemkonfiguration

Technische Daten

• Energieversorgung: 10 - 20VDC / 45W

• Management für 2 Li-Ion 4S2P 14,4V Akkus enthalten

• Schnittstellen: CAN, RS-232, USB, IO-Ports, Ethernet, WLan, DVI
• Meterzähler: Schnittstelle für externen Encoder, alternativ über internen Sensor
• Video-Eingang: PAL, NTSC, TVI (differential)
• Video-Ausgabe:
  PAL@25fps, NTSC@30fps (deinterlaced)
  720p@25fps, 720p@29.97fps, 720p@30fps
  1080p@25fps, 1080p@29.97fps, 1080p@30fps

• Video-Encoding: H.264, MJPEG

• Video-Stream: RTP via RTSP, SRT

• Video-Latenz: ~300ms mit Standard-Einstellung für H.264 und 1080p@30fps (Ende zu Ende)

• Text-Encoding: UTF-8
• WLan:  2.4Ghz max 21dBm & 5GHz max 20dBm IEEEE 802.11ac (802.11a/b/g/n)

• Antennen: 2x U.F.L

• Ausgangsspannung: 12V/2,5A | 15V/2A | 24V/1,25A | 30V/1A

• Abmessungen: 100 x 100 x 25 mm
